ペーパークラフト風車（Wind Turbine Generator Paper Model）の概要
特徴：

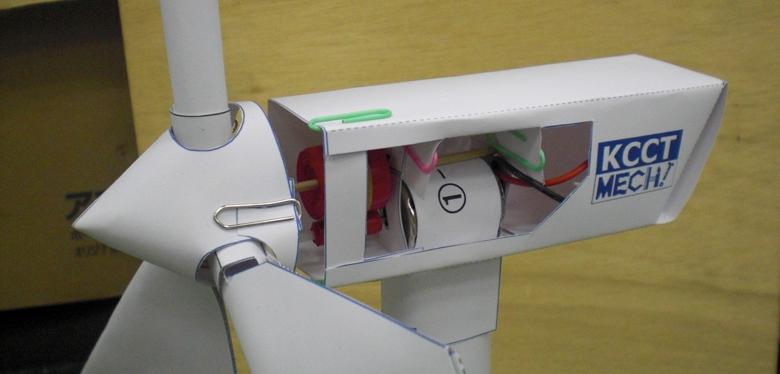

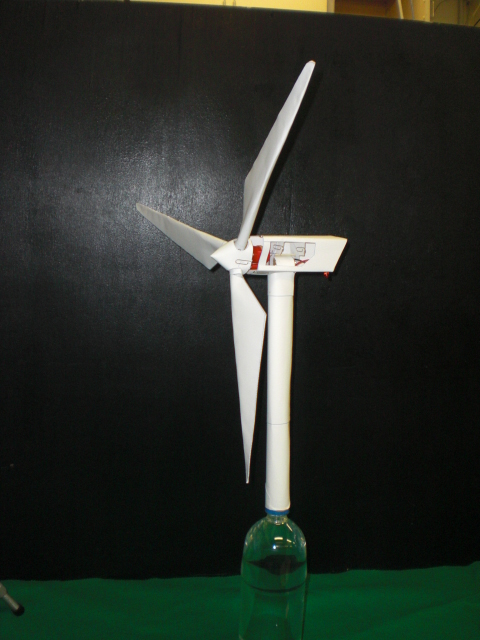

本ペーパークラフト風車は早稲田研究室が工学教育、環境教育向けに開発した教材です。大型風車を模したペーパークラフトであり、大型風車並みの周速比（羽根の回転速度）で扇風機の風程度で発電し、LEDなどが点灯します。見た目を大型風車に似せているため観賞用（？）でもよいかもしれません。
可能な限り簡単に手に入る部品で構成されていますので、大部分の部品はホームセンターや文房具店、100円ショップなどで揃えることが可能です。
また、「カッター（によってくり抜くこと）や千枚通し（で穴をあけること）無しにカッティング可能な展開図」としており、安全面にも配慮しています。
フィロソフィー：
この風車はあくまで”教材”であり「おもちゃ」や「商品」ではありませんので必ず全員が完成させられることを保証するものではありませんのでご注意ください。「なぜうまく組み立てられなかったのだろうか？」と考えることや組立てに再チャレンジすることも教育上の経験のひとつととらえる姿勢も求められます。
対象年齢：
10歳以上（大人のフォローがあれば7歳以上でも可能）
平均組立て時間：
約2時間半

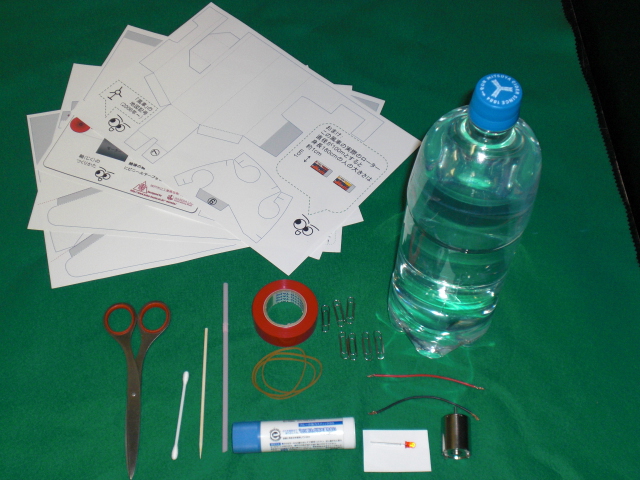

必要なもの
- ハサミ
- ノリ（スティックノリやテープノリを推奨（強力タイプが望ましい））
- マット紙 4枚（A4サイズ 厚さ0.22mmを推奨）
- 竹串 1本（丸型で12cm以上 直径2.7mm程度）
- 綿棒 1本（プラ軸丸型（ポリプロピレンPP丸型）で直径が2.4mm（内径が1.8mm）のもの)
- ストロー 1本（直径が4mm程度のもの)
- 輪ゴム 2～3本
- 絶縁テープ（ビニールテープ）（幅19mmのもの)
- ゼムクリップ 7本
- PETボトル 1本（1L～2Lのもの)
- 電線 2本（10cm程度 赤・黒など色分け)
- LED 1個（赤色 VF:1.8V程度)
- モーター 1個（XiKIT社 ジェネモーター XGM-RAまたは互換品（相当品）)
※このペーパークラフトの展開図はXiKIT社製ジェネモーターXGM-RAに最適化されていますが、印刷条件、組立て方法などによってはうまく完成させられない可能性がありますが、XiKIT社には一切の責任はございません。このペーパークラフトに関するXiKIT社への質問などはご遠慮ください。
・その他：机の汚れを防ぐための模造紙などは適宜準備してください。
ダウンロードと印刷について
ダウンロード
ペーパークラフトの展開図ダウンロードはご自由になさってください。諸注意（クリエイティブコモンズ））＆問い合わせはこちら
2013（最新版）
・アップウィンドタイプ
改変不可能ファイルはこちら（諸注意（クリエイティブコモンズ））
・PDF(2013)バージョンはこちら
改変可能ファイルはこちら（諸注意（クリエイティブコモンズ））
・パワーポイント（2013, ppt）バージョンはこちら
・パワーポイント（2013, pptx）バージョンはこちら
・インプレス（2013, odp）バージョンはこちら
Coming soon
・Draw系ソフト（2013, eps）バージョンはこちら
改変不可能ファイルはこちら（諸注意（クリエイティブコモンズ））
・PDF(2013)バージョンはこちら
改変可能ファイルはこちら（諸注意（クリエイティブコモンズ））
・パワーポイント（2013, ppt）バージョンはこちら
・パワーポイント（2013, pptx）バージョンはこちら
・インプレス（2013, odp）バージョンはこちら
Coming soon
・Draw系ソフト（2013, eps）バージョンはこちら
過去のバージョン(2011)
・PDFバージョンはこちら

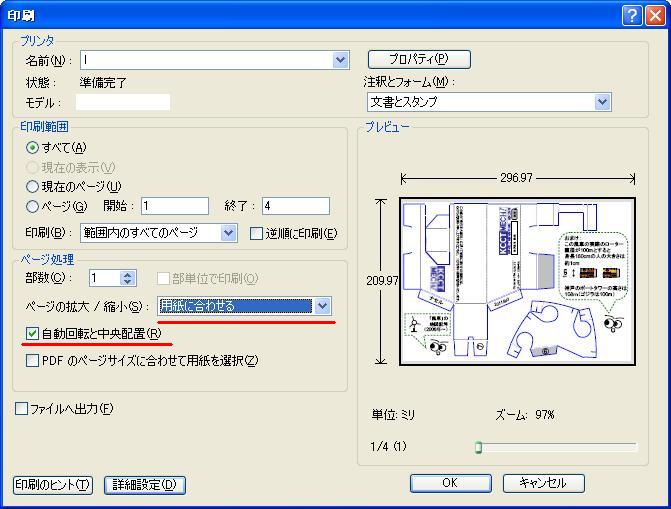

印刷についての注意事項
・A4サイズ（210mm×297mmm）、厚さ0.22mm（180g/m2）のマット紙（ツヤ無し）への印刷を推奨しています。
・印刷の際には「四辺フチなし」印刷はしないでください。
組み立て手順
アップウィンドタイプペーパークラフト風車の組み立て手順 2013（最新版）
アップウィンドタイプペーパークラフト風車の組み立て手順はこちら
ダウンウィンドタイプペーパークラフト風車の組み立て手順 2013（最新版）
ダウンウィンドタイプペーパークラフト風車の組み立て手順はこちら
（過去のバージョン）ペーパークラフト風車の組み立て手順(ベータ版)はこちら
応用例
- （初級）羽根の形を変形させて最適な形状を探そう(準備中)
- （初級）電卓を動かしてみよう(準備中)
- （初級）いくつのLEDを点灯させられるかやってみよう(準備中)
- （中級）主軸と発電機の軸の回転速度を変えて、最適な組み合わせを発見しよう(準備中)
- （上級）昇圧回路を組んでみよう(準備中)
その他、何かこのペーパー風車を用いた実験などをされた場合にはご連絡いただけると幸いです。（例えば複数のペーパー風車を使用し「スマートグリッド」を構築するなど）
諸注意＆問い合わせ
本ペーパークラフト風車（ペーパー風車）は早稲田研究室が工学教育、環境教育向けに開発したものです。
著作権はクリエイティブコモンズとして公開しますのでダウンロードは自由です。再配布、改変なども自由ですが、その場合は同様にクリエイティブコモンズとして取り扱いください。
また、いかなる不具合が生じても責任をとるものではありません。自己の責任においてダウンロードし組み上げてください。
営利目的のために利用する場合は念のためご連絡ください。また、営利目的ではなくても、何かのイベント等で使用した（またはしたい）場合にはご連絡いただけると幸いです。
ナセル部分のロゴを（イベントに合わせて）変更したい、などのご要望があればご連絡ください（全てのご要望にお答えできるかわかりませんが）。
問い合わせ先はこちら
クリエイティブコモンズについて
Wind Turbine Generator Paper Model by Kazuyoshi WASEDA is licensed under a Creative Commons 表示 - 継承 4.0 国際 License.
http://www.kobe-kosen.ac.jp/~waseda/wtgpapermodel/index.htmlにある作品に基づいている。
このライセンスで許諾される範囲を超えた利用の可能性については以下のアドレスもご覧下さい。 http://www.kobe-kosen.ac.jp/~waseda/wtgpapermodel/index.html
謝辞
本研究の一部は，科学研究費助成金(若手研究(B)25871037：2013～)の助成を受けて行われています．
本研究の一部は神戸高専機械工学科早稲田研究室の卒研メンバー(学生)によって開発されています。
協力
本研究の一部は以下のグループと協力して開発を進めています
