機械実習II（3D造形実習）
3D造形実習 （1～6週）
実習目的
- 3DCADの基本的な操作方法を身につける。（PythonによるCAD操作も含む）
- 3Dプリンタ用データ作成の基本的な操作方法を習得する。また、3Dプリンタの特徴を理解する。
- 小型CNCフライス盤の基本的な操作方法（2.5次元加工）を身につける．
- 3Dプリンタでの造形に有効な複雑な形状を、トポロジー最適化でつくってみよう．
- レーザー加工機の基本的な操作方法を身につける．
- Pythonや生成AIでCADモデリングをしてみよう．
- 3Dスキャナーの基本的な操作方法を身につける。
FreeCAD(ver.1.0.0)を用いたCADマニュアル

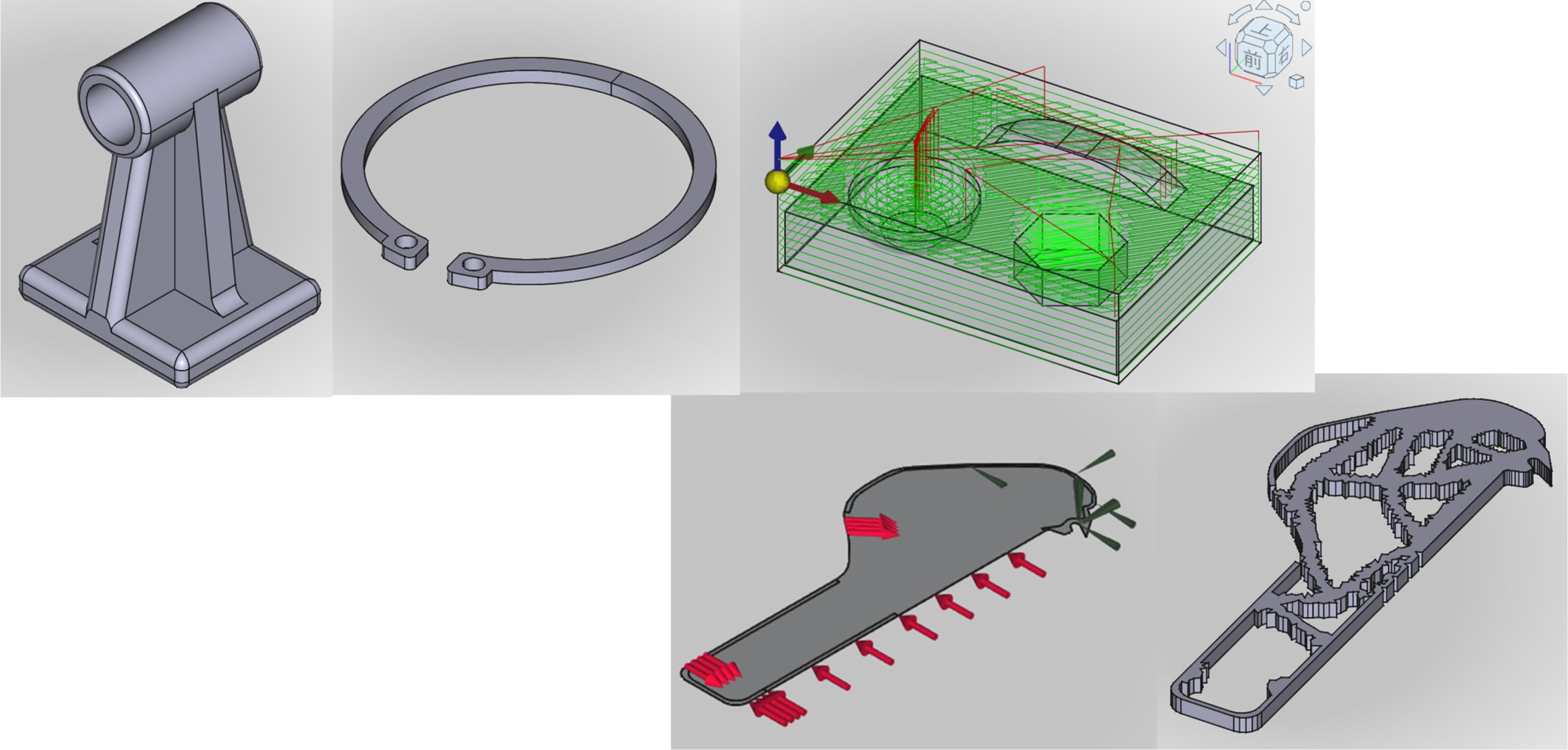

軸受台，スナップリングの3DCADモデリングのマニュアルは以下をクリック
【注意】本テキストのスクリーンショットは環境設定パック「FreeCAD-themes」をインストールしてテーマ（UI）を Light-modern に変更、パネル類もドッキングウィンドウオーバーレイで変更して半透明表示がされるようにしています。
FreeCADによる2.5次元CNC加工実習
FreeCAD(Ver.1.0)による2.5次元CNC加工実習のマニュアルは以下をクリック
【注意1】本テキストのスクリーンショットは環境設定パック「FreeCAD-themes」をインストールしてテーマ（UI）を Light-modern に変更、パネル類もドッキングウィンドウオーバーレイで変更して半透明表示がされるようにしています。
【注意2】ORIGINAL MIND社のCNCフライス盤を使用する例ですが、ORIGINAL MIND社への問い合わせはご遠慮ください
FreeCADによるFEM(トポロジー最適化)
FreeCAD(Ver.1.0)によるFEM(トポロジー最適化)のマニュアルは以下をクリック
【注意】本テキストのスクリーンショットは環境設定パック「FreeCAD-themes」をインストールしてテーマ（UI）を Light-modern に変更、パネル類もドッキングウィンドウオーバーレイで変更して半透明表示がされるようにしています。
3Dスキャナー実習
3Dスキャナーのマニュアルは以下をクリック
FreeCAD(ver.0.19.1～0.20)を用いた鋳造用模型の製図
鋳造用模型の3DCADモデリングのマニュアルは以下をクリック
過去のCADマニュアルはこちら
FreeCAD(ver.0.20.2) FreeCAD(ver.0.19.4)
FreeCAD(ver.0.19) FreeCAD(ver.0.191)
FreeCAD(ver.0.16) FreeCAD(ver.0.17)
過去のCAMマニュアルはこちら
