本研究室では,Measurementと名付けた計測ツールを開発しています.
図1にその起動画面を記載します.

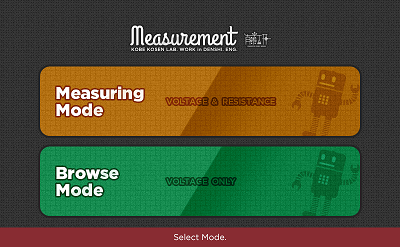

図1. Measurement起動画面
Measurementは,2つのモードを搭載しており,ケースによって使い分けることが可能です.
Measuring Mode
Measuring Modeは,0~5Vの範囲の電圧を測定することができます.
また,最大4つまで同時計測が可能です(図2参照).
なお,4番目のモード(図中の四)は,分圧を使うことで0~任意のVまで測定が可能です(要 分圧抵抗).
計測画面を任意に撮ることができ,データについても記録することができます.

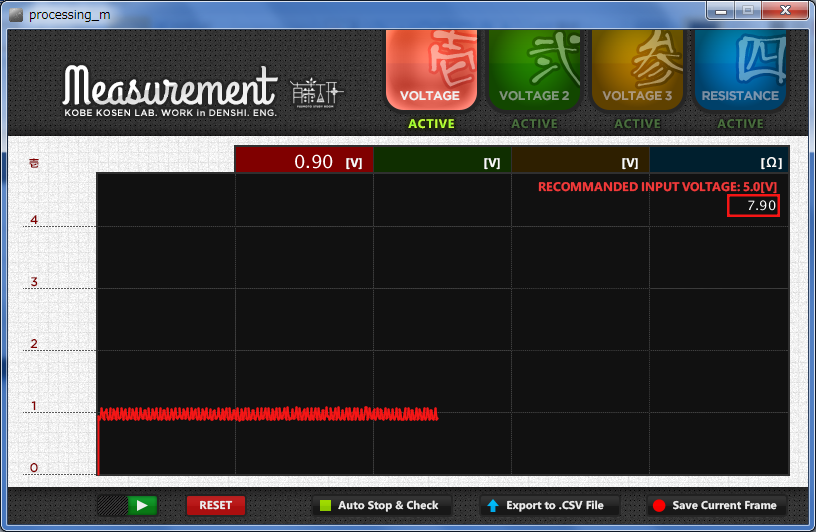

図2. Measuring Mode実行画面
Browse Mode
Measuring Modeで記録したデータを後で,見るために使用します.
初期画面は図3,データが入力された画面は図4のようになります.

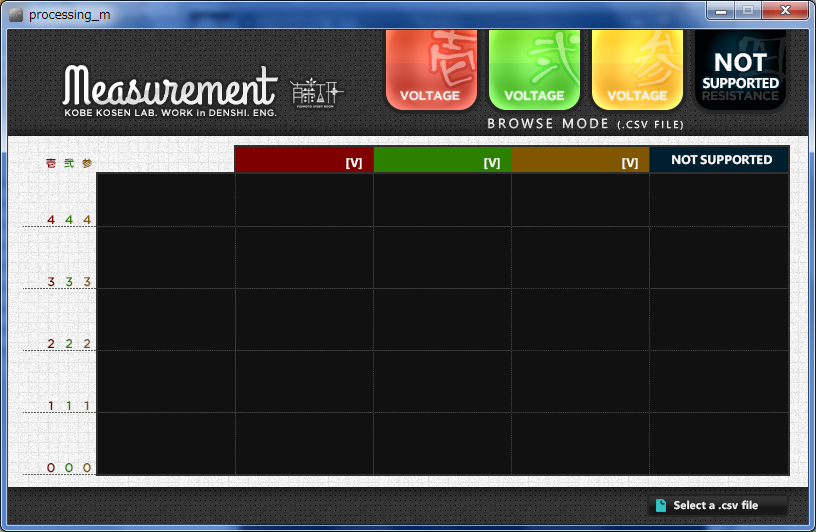

図3. Browser Mode起動画面
なお,データが入力された画面上の計測データをクリックすることでその点の値が画面に表示されるようになっています.
図4. Browser Mode実行画面
