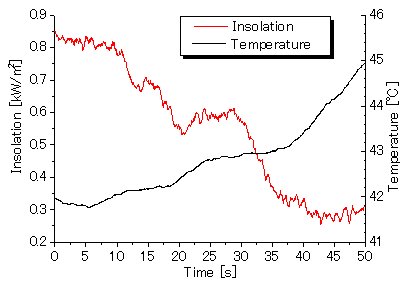

図１３ シミュレーションに用いる天候条件

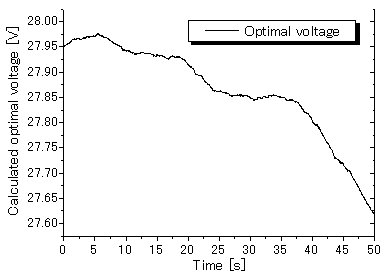

図１４ 図１３の天候条件に基づいて計算した最適電圧
５．最大電力追従制御も含めた解析方法
５−４．シミュレーション条件
本研究で提案した基準電圧制御方式の有効性を確認するため、３種類の最大電力追従制御方式について太陽光発電の出力電圧、出力電力の比較を行った。使用した太陽電池の定格とシミュレーションに用いた太陽電池パネルの構成及びシミュレーション条件を表３に示す。最大電力追従制御を行うのに際し、10[ms]間隔で太陽光発電の出力電圧値、電流値、基準電圧制御方式に必要な太陽電池パネルの表面温度をサンプリングした。図１３は実際に測定を行い、シミュレーションに使用した天候条件を示す。測定方法は前と同じで、パソコンに５０秒間にわたって読み込んだデータとして保存した。図１４は各最大電力追従制御方式の動作を比較するために、図１３の天候条件に基づいて計算した結果得られた最適電圧を示す。

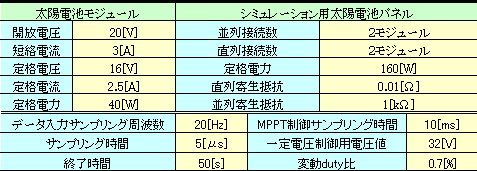

表３ シミュレーションに用いる太陽電池パネルの構成及びパラメータ
図１３ シミュレーションに用いる天候条件
図１４ 図１３の天候条件に基づいて計算した最適電圧
