図１２ ATPにおけるシミュレーション回路図
５．最大電力追従制御も含めた解析方法
５－３．回路図

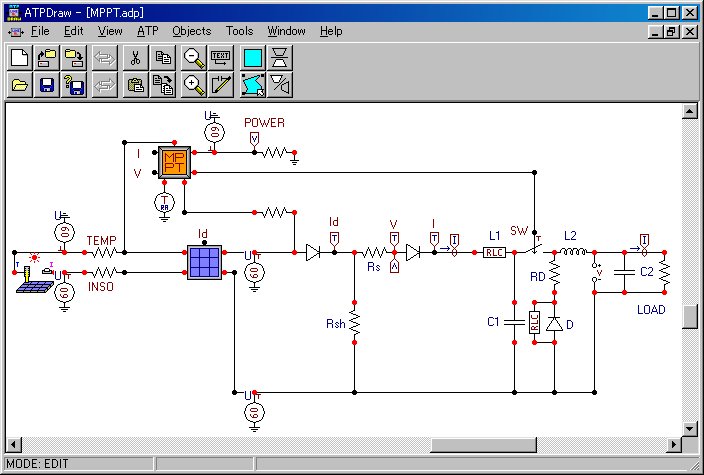

本研究では最大電力追従制御を行うために必要なDC/DCコンバータとして降圧チョッパ回路を使用した。表２にはシミュレーションに用いたDC/DCコンバータの特性を示す。ATPにおいては図１２に示すような回路を構成した。シミュレーションの際には、前のシミュレーション解析の際に作成したMODELSに加えて最大電力追従制御を行うMODELSを作成し、その素子によって従来制御方式である山登り制御方式と一定電圧制御方式、提案制御方式である基準電圧制御方式を実施する。
表２ DC/DCコンバータ特性
図１２ ATPにおけるシミュレーション回路図
