４．シミュレーション方法
４−１．概念
本研究では図５に示すような独特のシミュレーション手法を提案する。そこで使用する電圧源の出力電圧は、提案する電圧−電流特性方程式によって外部から制御されるようなシステムを構成する。ここで式(1)の非線形パラメータは電圧源からの出力電流、日射量、太陽電池パネルの表面温度である。よって太陽電池の出力電流は、寄生抵抗の影響を考慮すると式(4)のように書き直される。
ここで、I=出力電流、V=端子電圧、Rs=直列寄生抵抗、Rsh=並列寄生抵抗である。

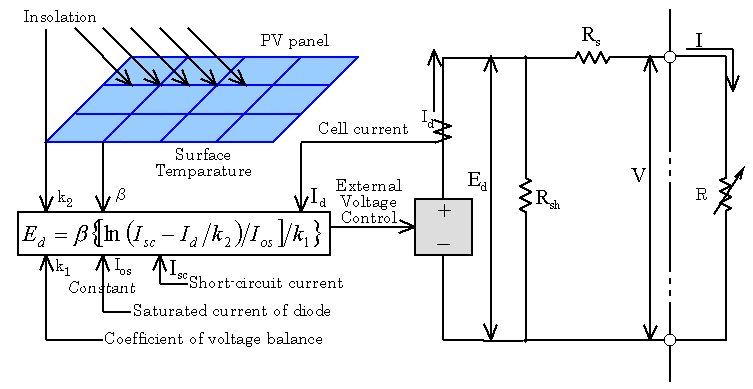

図５ 太陽電池のシミュレーション概念図
