機械工学実験（金属の組織観察）
金属の組織観察 1週目(Webによる資料提供はありません。写真は表１)
金属の組織観察 2週目は以下
①試験片組織写真の画像処理
試験片組織写真の画像処理：画像処理手順
各自担当の試験片組織写真（各自画像処理し、印刷しレポートに貼る）
| 2011/4/18 | 2011/5/2 | 2011/6/6 | 2011/6/27 | 2011/10/3 |
| 2011/10/24 | 2011/11/14 | 2011/11/28 | 2011/12/19 | 2012/1/23 |
| 再評価 |
各自、画像処理（ぼやけている画像を直す、画像の大きさを小さくする等）し、レポートに貼ることができる大きさ、画質にし、印刷する
実験結果のまとめ
(3)各自担当になった３．２（３）の試料に関して、観察・撮影により得られた組織の名前、顕微鏡写真及びデータを基礎にして調査（例えば、熱処理方法、Fe‐C系状態図、またどのような工業分野に応用されているかなど）し、まとめる。組織成分、結晶粒界、介在物などの重要なものには、その名称を図の傍らに記入する。また、試料の化学組成、熱処理条件、腐食液の種類、倍率なども付記する。

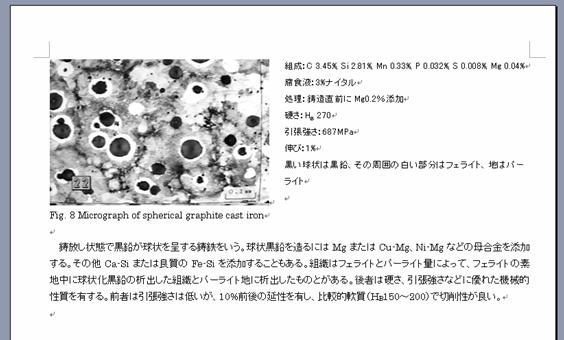

まとめの例②球状黒鉛鋳鉄―面積率測定
球状黒鉛鋳鉄―面積率測定：画像処理手順
下の画像（今日の日付）をダウンロードし、球状黒鉛鋳鉄の“黒鉛の部分”、“フェライトの部分”、“パーライトの部分” の面積（及び面積率）を算出し、（表(Table)等を使って）結果をまとめる。また、手順書は単に手順を図で示しているだけなので、どのような処理をしているのかを説明する（ヒント：2値化、閾値の手動設定等）
| 2011/4/25 | 2011/5/9 | 2011/6/13 | 2011/7/4 | 2011/10/17 |
| 2011/11/7 | 2011/11/21 | 2011/12/12 | 2012/1/16 | 2012/1/30 |
| 再評価 |
レポートでは
・球状黒鉛鋳鉄の試料を画像処理により、黒鉛、フェライト、パーライト（テンパーカーボン）の面積（率）を測定した結果をまとめる。
・また、2値化、閾値の手動設定、手動選択等、画像処理ソフトを操作した手順をまとめる。
レポートの提出は（基本は）次週の月曜日昼12：59まで
