Ø 機械工学実験 （金属の組織観察）
金属の組織観察 1週目
|
金属の組織観察 2週目 |
||||
|
|
||||
|
試験片組織写真の画像処理：画像処理手順 各自担当の試験片組織写真（各自画像処理し、印刷しレポートに貼る）
|
||||
|
|
|
|
|
|
|
各自画像処理（ぼやけている画像を直す、画像の大きさを小さくする等）し、 レポートに貼ることができる大きさ、画質にし、印刷する
実験結果のまとめ (3) 各自担当になった３．２（３）の試料に関して、観察・撮影により得られた組織の名前、顕微鏡写真及びデータを基礎にして調査（例えば、熱処理方法、Fe‐C系状態図、またどのような工業分野に応用されているかなど）し、まとめる。組織成分、結晶粒界、介在物などの重要なものには、その名称を図の傍らに記入する。また、試料の化学組成、熱処理条件、腐食液の種類、倍率なども付記する。

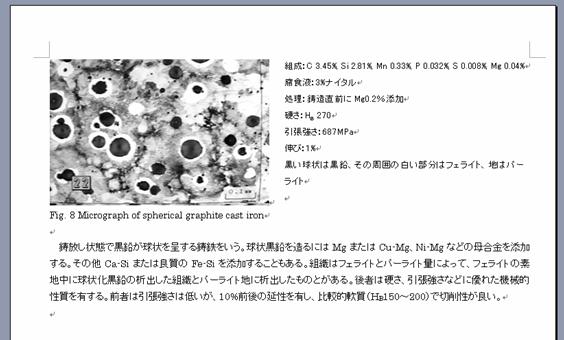

サンプル |
||||
|
|
||||
|
球状黒鉛鋳鉄―面積率測定：画像処理手順
下の画像（今日の日付）をダウンロードし、球状黒鉛鋳鉄の “黒鉛の部分”、“フェライトの部分”、“パーライトの部分” の面積（及び面積率）を算出し、（表(Table)等を使って）結果をまとめる。 また、手順書は単に手順を図で示しているだけなので、どのような処理をしているのかを説明する（ヒント：2値化、閾値の手動設定等）
|
||||
|
球状黒鉛鋳鉄(Spherical Graphite
Cast Iron) |
||||
|
|
|
|
|
|
|
レポートでは ・球状黒鉛鋳鉄の試料を画像処理により、黒鉛、フェライト、パーライト（テンパーカーボン）の面積（率）を測定した結果をまとめる。 ・また、2値化、閾値の手動設定、手動選択等、画像処理ソフトを操作した手順をまとめる。 |
||||
|

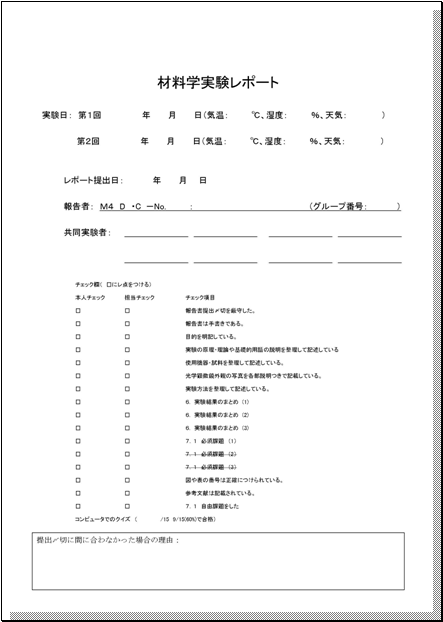

レポートの提出は（基本は）次週の月曜日昼12：59まで
|
||||
|
|
||||
|

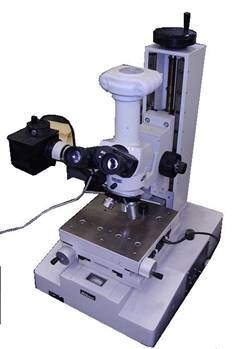

光学顕微鏡写真
|
||||
