起動および初期設定



1.電源を入れる

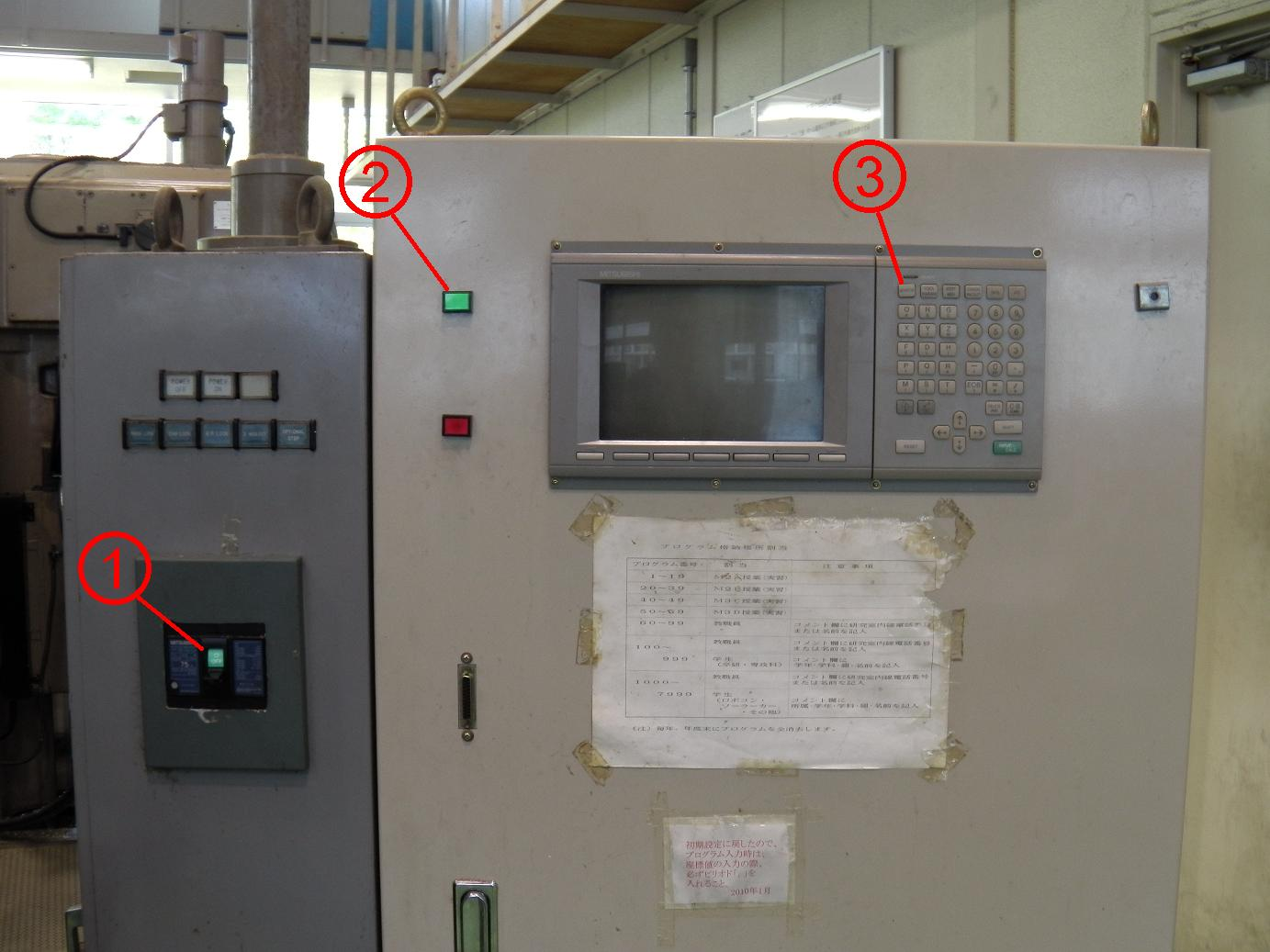

@〜Bの手順に従って,NCフライス盤の電源を入れてください。


@ブレーカースイッチをONに上げる
A緑のボタンを押す
B「MONITOR」ボタンを押す


2.手動運転でテーブルを動かす

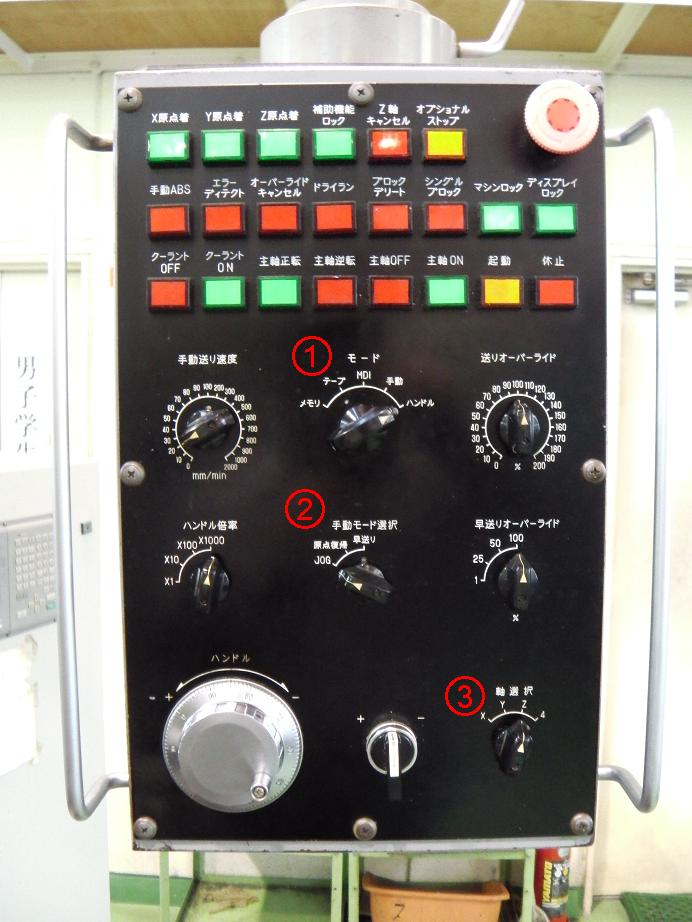

@〜Cの手順に従って手動運転でテーブルを動かします。


@モードを「ハンドル」にする
A手動モードを「JOG」にする
B軸選択で主軸を動かしたい方向(X,Y,Z)を決めハンドルを動かす

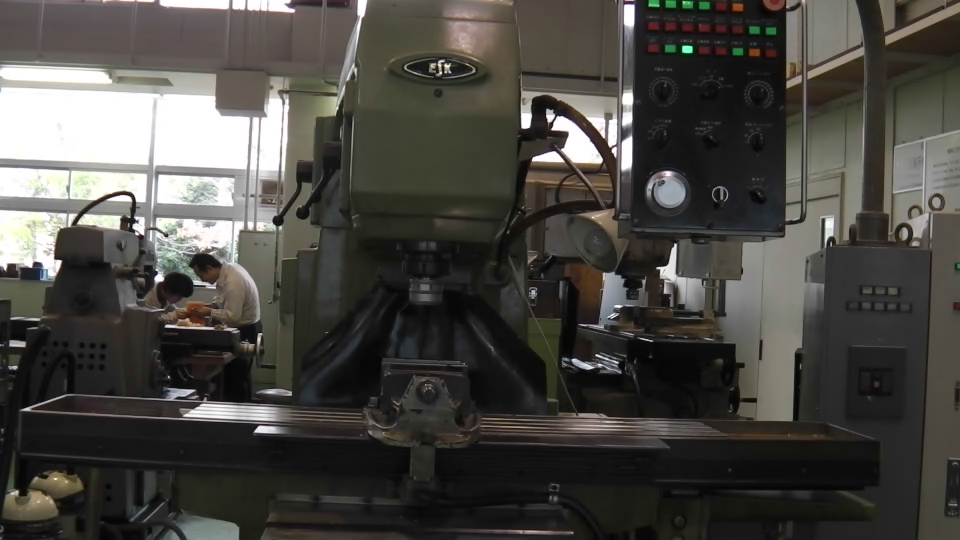

Cバイスが主軸の真下に来るようにテーブルを動かす(※下図参照)

3.原点復帰を行う

@〜Hの手順に従って,主軸を機械基準点に戻します(原点復帰)。


@電源を入れる(1.参照)
Aバイスが主軸の真下に来るような位置関係にする(2.参照)
Bモードを「手動」にする
C手動モードを「原点復帰」にする
D軸選択を「X」にする
E手動レバーを「+」にたおす
Fテーブルが動くので,完全に止まるまで待つ
 ※モニターのXの座標値の横に「♯1」が表示されるいることと,X原点着ランプが点灯していることを確認する
G手動レバーを「ニュートラル(真ん中)」に戻す
HY,ZもXと同様にD〜Gの工程を行う
