神戸高専ソーラーカー研究会

▽エコデン

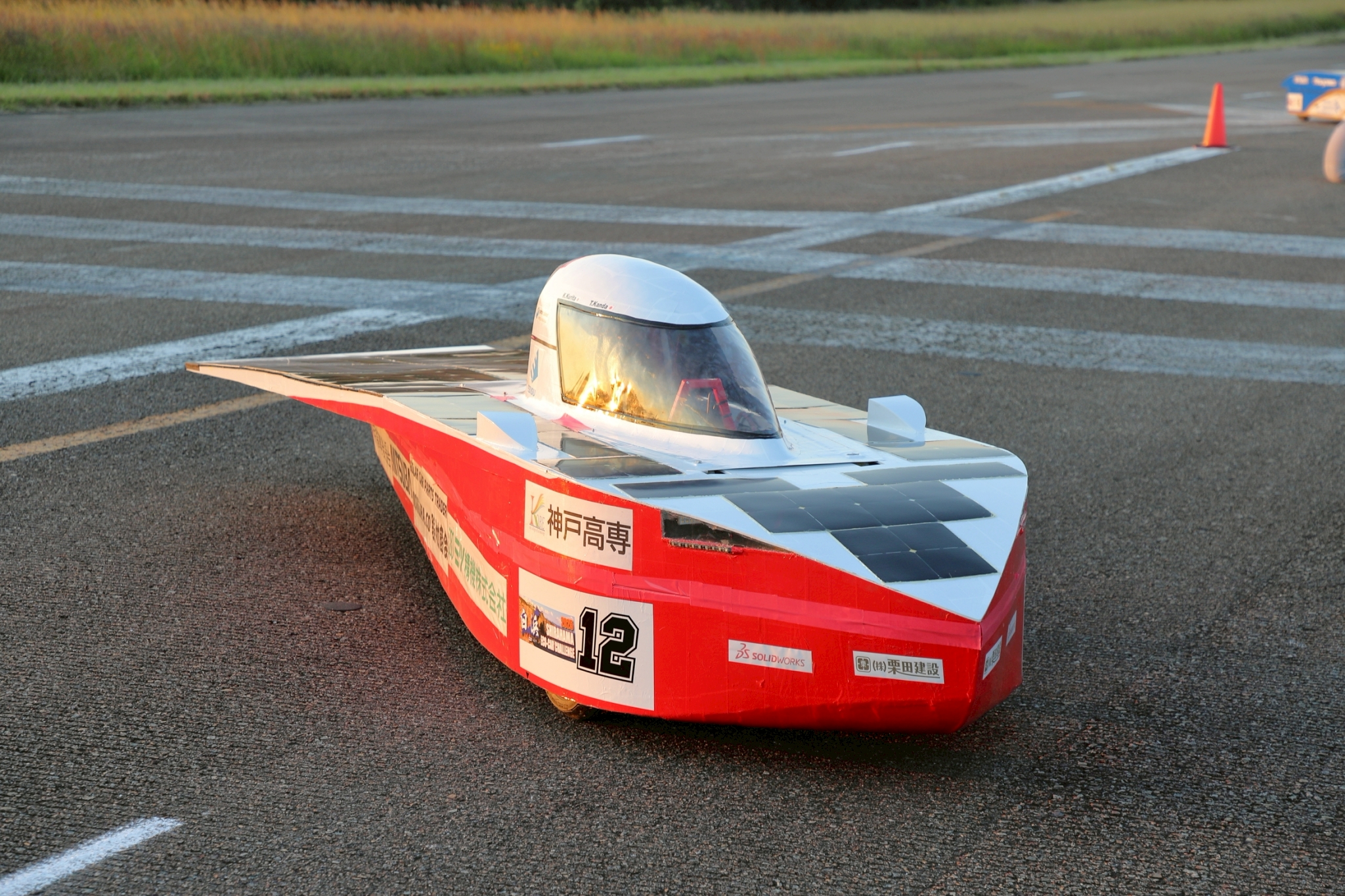

2025年度ソーラーカー
「Red Hawk」

solarcar2025

昨年と同様に旧白浜空港でのレースとなった。
大会前日は天候が悪く、練習走行は行われなかった。
ヒート1は時間配分を間違えてしまい早くピットに入ってしまった。だが発電量などは良好であった。ヒート2ではMPPTの故障でパネルの発電が出来ずバッテリーのみで走った。ヒート3ではバッテリ容量が低く、確実に完走するためにピットで充電したのでヒート開始時刻から走り出すことができなかった。

参加クラスビギナー(8時間耐久 発電量480W以下)

結果は、1位/1台 総合12位 93周

サイズ         4260 × 1030 × 925 mm
重量          169kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       GSYUASA
            PE12V24 × 8 個
ソーラーパネル     野村商会
            Sunpower E66 × 22枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT         三島木電子製
積算電流計       オメガ電子製
フレーム材料      アルミニウム A7N01
ボディ材料       ゼットロン CFRP
ステアリング      リンク構造
タイヤ         MICHELIN
            PILOT STREET 2
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    ダブルウィッシュボーン方式
ブレーキ        自作ディスクブレーキ
            回生ブレーキ
シートベルト      フォーミュラUSA
最高速度        80 km/h

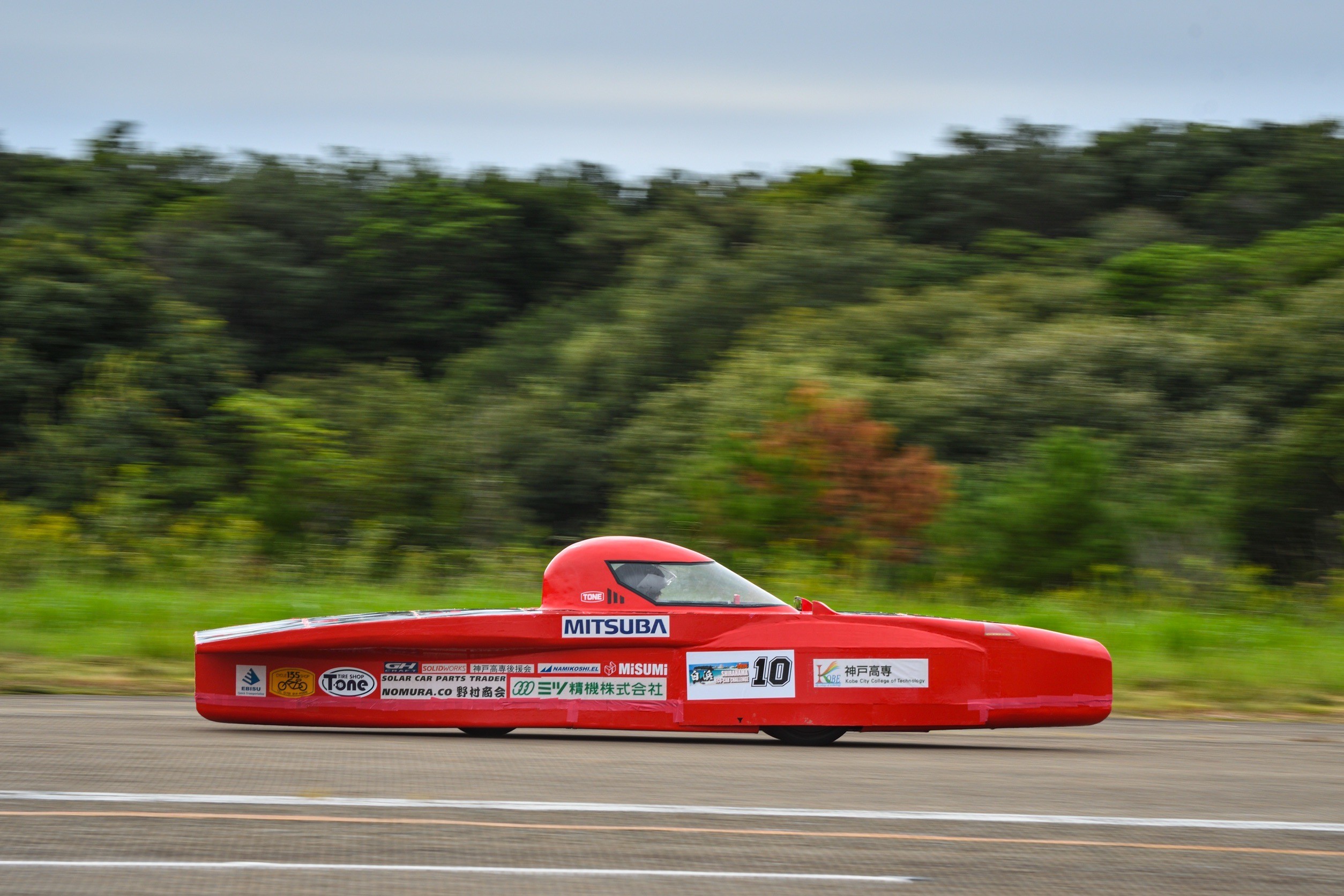

2024年度ソーラーカー
「Red Hawk」

solarcar2024

昨年と同様に旧白浜空港でのレースとなった。
大会前日での組み立てでねじが破損していることに気が付き補修していたため時間がなく練習走行ができなかった。
大会一日目は、走行中に煙が出て焦げ臭く確認するとブレーキパッドが閉まっていてその修復に残りの走行時間を使用してしまった。最終日では、バッテリー容量が低くこのままでは走りきることができないと考えバッテリーを交換した。そのためペナルティをくらい50周マイナスになってしまった。途中ピット交代でキャノピーが飛んでしまい固定までに時間をかけてしまった。

参加クラスビギナー(8時間耐久 発電量480W以下)

結果は、2位/2台 総合16位 20周(‐50周)

サイズ         4355 × 1250 × 955 mm
重量          171kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
            GSYUASA
            PE12V24 × 8 個
ソーラーパネル     野村商会
            Sunpower E66 × 18枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT         三島木電子製
積算電流計       オメガ電子製
フレーム材料      アルミニウム A7N01
ボディ材料       ゼットロン CFRP
ステアリング      リンク構造
タイヤ         ダンロップ 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    ダブルウィッシュボーン方式
ブレーキ        自作ディスクブレーキ
            回生ブレーキ
シートベルト      フォーミュラUSA 5点式
最高速度        80 km/h

2023年度ソーラーカー
「Red Hawk」

solarcar2023

昨年と同様に旧白浜空港でのレースとなった。前日までに十分に余裕を持って準備したことにより、レースを円滑に進めることができた。
大会前日の試走ではモーターにかかわる配線が断線してしまうトラブルがあり、十分な走行データを取ることができなかった。
ただ、1日目のヒート1では特に目立ったトラブルなく走りきることができた。午後のヒート2は悪天候により中止。2日目のヒート3は最後に電力が足りなくなるトラブルがあったものの、晴天だったため走りきることができた。

参加クラスはエンジョイ(5時間耐久 発電量480W以下)

結果は、1位/2台 総合10位 64周

サイズ         4355 × 1080 × 955 mm
重量          不明
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     野村商会
            Sunpower E66 × 10枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          三島木電子製
積算電流計        オメガ電子製
フレーム材料      アルミニウム A7N01
ボディ材料       ゼットロン CFRP
ステアリング      リンク機構
タイヤ         ダンロップ 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    ダブルウィッシュボーン方式
ブレーキ        SHIMANOディスクブレーキ
            回生ブレーキ
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2022年度ソーラーカー
「Red Hawk」

solarcar2022

今年から旧白浜空港でのレースとなり、鈴鹿とは全く違う状況であった。午前・午後の二部制、計5時間の本戦になった。また路面を考慮し、パンクしないようバイク用のタイヤで挑んだ。

  レース予選は大雨により中止。しかし本戦当日、ソーラーパネルを最大限に活かせる晴天であった。
スタート後は順調に走行し、好調な走りを見せる。コースアウトやキャノピーの固定が甘い等のトラブルが見られたが、午前のレースはクラス内で1位をキープした。午後の部では問題なく走行できたが、相手チームに抜かれ、2位での決着となった。

参加クラスはビギナークラス(5時間耐久 発電量480W以下)

結果は、2位/3台 総合10位 92周

サイズ         4355 × 1080 × 955 mm
重量          不明
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     野村商会
            Sunpower E66 × 10枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          三島木電子製
積算電流計        オメガ電子製
フレーム材料      アルミニウム A7N01
ボディ材料       ゼットロン CFRP
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    ダブルウィッシュボーン方式
ブレーキ        SHIMANOディスクブレーキ
            回生ブレーキ
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2021年度ソーラーカー
「Red Hawk」

solarcar2021

新しくボディーとシャーシを作り替えたが、緊急事態宣言等により部活動を思うよう行うことが出来なかった。そのため完成が大幅に遅れた為殆ど走行出来ないまま、 大会参加となった。 予選では大きなトラブルこそ無かったものの思うように結果を伸ばせず、10位という結果に終わった。 本戦当日、レース開始1周目からスピンしてしまいボディーとパネルを損傷。ピットインするもシャーシには影響が無かった為、そのまま走行を続けた。 途中スイッチの不具合で停止してしまう場面もあったが、 無事に走行することが出来た。終盤ドライバーとの通信が途絶えるが、最後の追い上げを見せ、後方チームと約0.2秒差でゴールし、表彰台に上がることが出来た。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、3位/8台 総合6位 40周

サイズ         4355 × 1080 × 955 mm
重量          不明
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     野村商会
            Sunpower E66 × 10枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          三島木電子製
積算電流計        オメガ電子製
フレーム材料      アルミニウム A7N01
ボディ材料       ゼットロン CFRP
ステアリング      ラックアンドピニオン方式
タイヤ         ブリヂストン 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    ダブルウィッシュボーン方式
ブレーキ        SHIMANOディスクブレーキ
            回生ブレーキ
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2019年度ソーラーカー
「Progress」

solarcar2019

昨年のボディを解析し、空力に改善を加えた。さらにカーボン製キャノピーの製作、フレームの肉抜きを行うなどして軽量化を図った。 昨年と同様に天候に恵まれ、青空のもとレースを行うことができた。フリー走行、予選とともに大きなトラブルはなかったものの、 予選タイムが伸び切らず8番グリッドからのスタートとなった。 レース当日、順調に周回数を重ね、一時は総合2位まで順位をあげるも、電装系のトラブルが発生し停車。 応急処置を施しなんとかコースに復帰するもボディの結束が甘く、ボディが吹き飛ぶ。何とかピットまで自走し、ボディ下部に応急処置を施し再びコースインするも、 その後コーナーで減速しきれずにコースアウトしスピン。この時足回りの部品が破損し走行不可となり、チーム初のリタイアとなった。

参加クラスはエンジョイⅡ(4時間耐久 発電量480W以下)

結果は、6位/8台 総合14位 25周

サイズ         4235 × 1420 × 895 mm
重量          190 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 6枚
            FT132S-E × 6枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          三島木電子製
積算電流計        オメガ電子製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ブリヂストン
            EP80 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        SHIMANO ZEE
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2018年度ソーラーカー
「carry out」

solarcar2018

昨年のボディを流体解析の結果をもとにエアロパーツの製作、 キャノピーの補修等を行い、マシンに改善を施した。 今年は昨年と違い晴天となり、激しいレースが繰り広げられた。 フリー走行・予選では快調な走りを見せていたが、 途中で無線の不調が見られたほか、 センターロックナットに緩みが発生していたことが分かり、 急遽対策をせまられることとなった。 予選の結果は11位となった。 その日の夜、部員全員で会議を行い、センターロックナットの 緩みを防止するための対策を立て、問題を解決することが出来た。 本選当日、余裕をもってグリッドにつくことが出来た。 スタート直後、順調な滑り出しを見せ、徐々に順位を上げ、 5~7位で安定した走りをした。 速いペースで走行していたチームがゴール直前でストップするなど、最後まで予想のできないレース展開となったが、 私たちは大きなトラブルに見舞われることなくチーム 最高周回数となる44周を記録し、クラス4位、総合5位でレースを終えた。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、4位/13台 総合5位 44周

サイズ         4235 × 1420 × 895 mm
重量          190 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 6枚
            FT132-E × 6枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          三島木電子製
積算電流計        オメガ電子製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ブリヂストン
            EP80 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2017年度ソーラーカー
「carry out」

solarcar2017

昨年のボディをさらに流体解析によって洗練させ、 FRPによるキャノピー成型により空気抵抗を減らした。 また、電気回路にも大幅な改良を加えより効率的な走りを 可能にした。 今年は、初日から雲行きが怪しく、レース当日は雨の予報が でていた。フリー走行では、アタックできるのは一回きりと 決めて出走したが、他チームにトラブルが続出し、アタックは 黄旗のために減速を強いられ、思うタイムを出すことが出来 ず終えた。 本戦当日、トラブルによりスタート5分前にグリッドに つくことが出来ず、ピットスタート、最後尾からのスタート となった。スタート直後からは、過消費覚悟でごぼう抜きの レース展開にすることを決め、着々と順位をあげていき、1時 間で7位まで浮上した。レーススタート1時間20分後ごろ、雨 が降り始め、雨対策が出来ていないチームのトラブルや、スピ ンアウトするチームが続出した。最終ラップでは3位を走行し ていたJAGつくばと2周にわたる抜きあいをし、3度順位を入れ 替え、総合3位につけてチェッカーをうけた。

参加クラスはエンジョイⅡ(4時間耐久 発電量480W以下)

結果は、3位/14台 総合3位 37周

サイズ         4235 × 1420 × 895 mm
重量          190 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 6枚
            FT132-E × 6枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          三島木電子製
積算電流計        オメガ電子製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ブリヂストン
            EP80 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2016年度ソーラーカー
「Spirit-F」

solarcar2016

ボディを流体解析を用いて製作。 ミラーの位置、ボディ形状の見直しや、フリーブローによる キャノピー製作によって空気抵抗の低減に成功した。 また、NC旋盤など今まで使っていなかった機械も使用し、 製作効率が向上した。
今年は予選での全開走行は行わず、決勝に向けての マネジメントの確認のみ行った。 その結果グリッドは上位で無かったものの、トラブルも 起こさずに無事に帰ってくることが出来た。 決勝はスタートダッシュを決めてポジションを上げると、 他チームとの接触はあったものの、大きな事故は起こさずに 順調に周回を重ねた。 しかし予想以上にバッテリーの減りが早く、終盤はペース ダウンを余儀なくされた。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、7位/16台 総合13位 38周

サイズ         4235 × 1420 × 890 mm
重量          190 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 12 枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2015年度ソーラーカー
「FOLLOW」

solarcar2015

丸パイプによる剛性の高いシャーシに作り変えた。 またホイールをアルミからカーボンに変え、 シャーシの肉抜きもさらに増やして軽量化を図った。 シャーシを去年までより細くすることで、 ボディを薄くすることが出来た。
新型シャーシの熟成が進んでおらず、 タイヤがボディに干渉してしまうトラブルで予選は5位。 さらにそれによってパネルが破損し、予定していた データ取り走行をすることが出来なかった。
決勝はボディを修復して出走、順調に走行を続けていたが、 ボディの固定に不備がありボディが外れ、 周回数を増やす事が出来なかった。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、8位/14台 総合19位 31周

サイズ         4350 × 1460 × 920 mm
重量          180 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 12 枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2014年度ソーラーカー
「MAGNUSⅢ」

solarcar2014

少し前下がりになっていた昨年のボディを部分的に改良した。 強度が必要でない所に肉抜きを行い、軽量化を図った。
部員間の引き継ぎを円滑に進めるために会議を頻繁に行い、 マニュアル製作にも力を注ぐことでチーム力向上に繋がった。
バッテリーの放電実験やパネルの発電実験などのデータ取りを徹底的に行った。
予選では念願の1位(ポールポジション)を獲得したが、 パンクによりブレーキローターが破損し、 本戦への出場が危ぶまれたがその日中に部品の手配を行い、 グリッドにつくことができた。
決勝では天候が悪かったためマネジメントが困難で、 我慢の続く走行だったが準備してきたことを生かし、 表彰台に上がることができた。

参加クラスはエンジョイⅡ(4時間耐久 発電量480W以下)

結果は、3位/18台 総合4位 40周

サイズ         4510 × 1510 × 940 mm
重量          180 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 12 枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2013年度ソーラーカー
「MAGNUS2」

solarcar2013

昨年に完走したマシンを使い、そのマシンに改良を加えた。
ボディは空力を考えて前下がりになっていたのを作り変え、 キャノピーやタイヤを覆うところを改良。 旋回したときの抵抗を減らすために足回りの改良も行った。
経験豊富なドライバーが卒業したため、 昨年より走行練習の時間を増やし、 運転技術とマネジメントの向上を図った。
レギュレーションを満たすためにバッテリーを変更したが、 昨年より容量の少ないものだったので、厳しい戦いとなった。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、6位/21台 総合10位 38周

サイズ         4510 × 1510 × 940 mm
重量          180 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FPX12240H × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 12 枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2012年度ソーラーカー
「MAGNUS」

solarcar2012

角張っていた昨年のボディを見直し、 足回りも改良。
ボディは空力を考えて全長を伸ばし なだらかな形状へと変えた。
足回りはロールを抑えるためサスペンションを 前後とも昨年よりかなり硬いものへと交換した。

参加クラスはエンジョイⅡ(4時間耐久 発電量480W以下)

結果は、3位/22台 総合4位 41周

サイズ         4500 × 1500 × 960 mm
重量          180 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FB9000 46B19R × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 12 枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        レーシングカート
            フロントブレーキ用
            ZANARDI
            キャリパー&ローター
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h

2011年度ソーラーカー
「SC480」

solarcar2011

強度不足の昨年のボディを改良し、 シャーシも一新したマシン。
この年は、部活発足初の逆台形フレームを採用、 昨年まで使用していたフレームの強度不足を解消した。
しかし、フレーム製作中に溶接機が故障、 車両の完成が1ヶ月遅れた。 そのため、データ不足のままレースに挑むこととなった。
予選では、全開アタックの後にデータを採る予定だったが、 モータの異常によりデータを採る間もなく、 ピットに入ってしまった。
決勝では、積算電流計の端子の接触不良など、 さまざまな問題を抱えたままの出走となった。

参加クラスはエンジョイⅡ(4時間耐久 発電量480W以下)

結果は、3位/19台 総合6位 38周

サイズ         3650 × 1500 × 960 mm
重量          180 kg
モーター        ミツバ M2096D - Ⅱ
バッテリー       古河バッテリー
            FB9000 46B19R × 8 個
ソーラーパネル     昭和シェル
            FT132S-E 40 W × 12 枚
システム総電圧     96V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        カニブレンボ
            アドレス110用ディスク
シートベルト      フォーミュラUSA 5点式
最高速度        100 km/h
            (鈴鹿120km/h)

2010年度ソーラーカー
「SC480」

solarcar2010

ゼットロンのボディによって10kgの軽量化に成功したマシン。
サスペンションやスイングアームも前年の反省を活かし一新。
レースまでに校内での試走を重ねることで、データを採り、 トラブルの洗い出しも進めてきたが、 現地では、車検でのショート・ 予選でのコントローラートラブル と続き、 深夜に及ぶ修復作業をすることになった。
そして、決勝レースは、コントローラーの交換をして出走。 前日までとは違い、トラブルも無く完走することができた。 表彰台には届かなかったが、前年を上回る35周を記録した。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、5位/25台 35周 ミツバ賞受賞

サイズ         3650 × 1500 × 960 mm
重量          165 kg
モーター        ミツバ M1048 × 2 個
バッテリー       ボッシュ
            MPS-46B19R × 8 個
ソーラーパネル     サンヨー
            CCP-5217C 52 W × 3 枚
            昭和シェル
            FT132S-E 40 W × 8 枚
システム総電圧     48V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        カニブレンボ
            アドレス110用ディスク
シートベルト      フォーミュラUSA 5点式
最高速度        65 km/h

2009年度ソーラーカー
「RISE」

solarcar2009

チーム発足者の最後の大会。気合だけでは勝てないとわかり、 気合いをどうやったら効率よく勝利につなげられるかを 考えて製作したマシン。
ソーラーカー=エコカー=安いを実現するため、 ソーラーカー用に比べると安価なエコラン用モーターを 2個搭載し、また、後輪ハブに独自の方法でクラッチを 取り付けることにより下り坂ののロスをカット。
モーター最高速度は55km/hだが、クラッチの効果により、 鈴鹿のメインストレートで75km/hを記録。 サスペンション、ハンドルは走行性能を重視して作成。
優勝ではないものの、3年前からのマシンから考えるとそれなりに満足のいく結果となった。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、3位/24台 32周 ベスト・マネジメント賞受賞

サイズ         4000 × 1500 × 960 mm
重量          175 kg
モーター        ミツバ M1048 × 2 個
バッテリー       ボッシュ
            MPS-46B19R × 8 個
ソーラーパネル     サンヨー
            CCP-5217C 52 W × 6 枚
            昭和シェル
            FT132S-E 40 W × 4 枚
総発電量        472W
システム総電圧     48V
モーターコントローラー ミツバ純正
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       断熱材 + FRP
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 14インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        カニブレンボ
            アドレス110用ディスク
シートベルト      フォーミュラUSA 5点式
最高速度        55 km/h

2008年度ソーラーカー
「GLAST」

solarcar2008

初めてCADをフルに活用して製作したマシン。
足回り・ステアリングを中心に走りやすいマシンを目指し、 前年のマシンと比べ、30kgの軽量化に成功。
レースでは、周回数はアップするも、サイドブレーキの 引きずり・タイヤのボディ干渉・発電不良などの たくさんの問題を抱えていた。
ボディは、諸事情により大会10日前からの製作を 余儀なくされたため、キャノピーなどは製作できず。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、40位/51台 19周

サイズ         3300 × 1600 × 930 mm
重量           182 kg
モーター        ツシマエレクトリック
            DCモーター
バッテリー       ボッシュ
            MPS-46B19R × 8 個
ソーラーパネル     サンヨー
            CCP-5217C 52 W
総発電量        416W
モーターコントローラー 浪越エレクトロニクス製
MPPT          浪越エレクトロニクス製
積算電流計        浪越エレクトロニクス製
フレーム材料      アルミニウム 7N01
ボディ材料       断熱材 + FRP
ステアリング      ラックアンドピニオン方式
タイヤ         ダンロップ
            SOLARMAXD850 16インチ
Fサスペンション    ダブルウィッシュボーン方式
Rサスペンション    トレーリングアーム方式
ブレーキ        カニブレンボ
            アドレス110用ディスク
シートベルト      フォーミュラUSA 5点式

2007年度ソーラーカー
「アルバトロス2007」

solarcar2007

ソーラーカーレースの存在を知り、 先輩が残したマシンを大改造して3か月で出場した。
車検が関門と考え、シート・ロールバー・ リアスイングアーム・ボディ・電機系とたくさんの改造を ほどこし、なんとか車検を突破。
レース中、モーター発熱、ボディの剛性不足などがあったが、 故障はなく無事に完走。私たちにとって大きな一歩となった。

参加クラスはエンジョイⅠ(4時間耐久 発電量480W以下)

結果は、42位/48台 14周

サイズ         4200 × 1700 × 1000 mm
重量          210 kg
モーター        ツシマエレクトリック
            DCモーター
バッテリー       GSユアサ
            SB-D26R
ソーラーパネル     サンヨー
            CCP-5217C 52 W
総発電量        416W
モーターコントローラー ツシマエレクトリック製
MPPT          なし
積算電流計        なし
フレーム材料      アルミニウム 7N01
ボディ材料       アルミニウム
            プラスチック段ボール
ステアリング       カートタイプ
タイヤ         ダンロップ
            SOLARMAXD850 16インチ
Fサスペンション    なし (リジット)
Rサスペンション    トレーリングアーム方式
ブレーキ        カニブレンボ
            アドレス110用ディスク
シートベルト      ウィランズ スポーツ走行用

2021年度エコデン「KCCT EV-M1」

ecoden2021

今年は3年ぶりにエコデンレースに参加した。前回のエコデンを経験した先輩がおらず、1年生のみでマシンを作成した。
シャーシは前回と同じものだが、ボディーは全く新しいものになり、前面形状や固定方法などが大幅に変わった。また、前回までのエコデンマシンには無い、磁石によって部分的にボディーが一部分解できる仕組みにし、効率的に作業が行えるようになった。

レース本番では、他チームとの接触があったものの、大きなトラブルは特に無く、順調にマネジメントしながら周回を重ねた。 ただ初めてのコースなだけあって、予定よりも大幅にバッテリー残量が減ってしまい、完走することができなかった。

周回数は、前回よりも空気抵抗が増えてしまったことや、予定以上のバッテリー残量の減少で、周回数が伸びなかった。結果は良くなかったが内容は悪くなく、自分達の力は出し切れたので良かった。

結果は、48位/65台 9周

サイズ         2650 × 638 × 550 mm
モーター        特殊電装S13762-130R
バッテリー       GSUASA
            YTX4LBS 1個
システム総電圧     12V
積算電流計        Tahmazo製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング       ダイレクトリンク方式
タイヤ         IRCエコラン用タイヤ
            EC-R
ブレーキ        自転車用
            ワイヤー式ブレーキ
最高速度        35km/h

2018年度エコデン「Erythron」

ecoden2018

今年度もボディを新たに作り変え、高剛性なボディを製作することを目標とした。シャーシとボディの固定方法を昨年度と変更することで昨年度の課題であったボディのたわみを解決することが出来た。

また、ボディ形状を大幅に変更することで前方からの投影面積を減らし、空気抵抗を減らすことに成功した。

レース本番では序盤から安定した走りを見せた。レース中はマネジメントを行い順調に周回を重ね、バッテリーをほぼ使い切る形でチェッカーを受けた。結果はチームで過去最高の39周を記録し、19位となった。今年度は細かな改良を加えることで順位を上げることが出来た。

結果は、19位/82台 39周

サイズ         2650 × 638 × 550 mm
モーター        特殊電装S13762-130R
バッテリー       GSUASA
            YTX4LBS 1個
システム総電圧     12V
積算電流計        Tahmazo製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング       ダイレクトリンク方式
タイヤ         IRCエコラン用タイヤ
            EC-R
ブレーキ        自転車用
            ワイヤー式ブレーキ
最高速度        35km/h

2017年度エコデン「CROCODILE」

ecoden2017

今年はスプロケットの丁数を12丁から15丁に替え、ボディーを新たに作り変えてエネルギーを最大限に使うことを目標とした。昨年度までのボディよりスクリーンの面積を減らすことで軽量化を図り、GFRPを使用することで前年度までに比べてより高い剛性を手に入れることが出来た。

レースが始まると、順調に流れに乗り、落ち着いてマネジメントが出来た。しかし、バッテリーから取り出せる積算電流の最大値が予想と大きく異なっていたため、バッテリーの性能を生かしきれないままのフィニッシュとなった。結果は27周となり、コース長が約1.5 倍になったものの安定したタイムを出すことができた。 今年は大幅な改良を加えたことで順位こそ上がったものの、新たな課題が垣間見えた大会となった。

結果は、23位/82台 28周

サイズ         2570 × 615 × 635 mm
モーター        特殊電装S13762-130R
バッテリー       GSUASA
            YTX4LBS 1個
システム総電圧     12V
積算電流計        Tahmazo製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
            GFRP
ステアリング       ダイレクトリンク方式
タイヤ         IRCエコラン用タイヤ
            EC-R
ブレーキ        自転車用
            ワイヤー式ブレーキ
最高速度        35km/h

2016年度エコデン「SUPERARE」

ecoden2016

エコデンに復帰して2年目の今年は、シャーシ、ボディの補強、改良やマネジメントの最適化を主に行った。
ボディには補強のアルミ板を増やして剛性をさらに強化、バッテリーの保温に使うカイロを新しいものに変え、より効率よく電力を使える様にした。

レース当日、車検は去年と比べてスムーズに進めることができ、大きな問題なく準備を終えることが出来た。
走行練習の時間があまりとれなかったことも有り、最初の数周はペースを掴めずにいたが、その後は安定して周回を重ね、37周を周回した。
去年の38周と比べて1周少ない周回数となったが、記録としては2周減算があった去年より多く、順位を上げることが出来た。

結果は、32位/97台 37周

サイズ         2720 × 610 × 667 mm
モーター        特殊電装S13762-130R
バッテリー       GSUASA
            YTX4LBS 1個
システム総電圧     12V
積算電流計        Tahmazo製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング       ダイレクトリンク方式
タイヤ         IRCエコラン用タイヤ
            EC-R
ブレーキ        自転車用
            ワイヤー式ブレーキ
最高速度        25km/h

2015年度エコデン「FOLLOW」

ecoden2015

3年ぶりにエコデンに出るために、先輩が残したシャーシを少し改良し、新しいボディをつけて出場した。
前回のエコデンを経験したメンバーがおらず、製作では苦戦した点が多かった。
ボディの剛性不足にはアルミ板の取り付け、シャーシに支柱を追加するなどして対応した。

レースでは前回の記録の40周を目指し走行。他車との接触が少しあったものの、マネジメントは上手く行き、順調に周回を 重ねた。
しかし、結果は38周とわずかに届かず、重量違反での2周減算もあって36周が記録となった。

結果は、44位/107台 36周

サイズ         2720 × 610 × 667 mm
モーター        特殊電装S13762-130R
バッテリー       GSUASA
            YTX4LBS 1個
システム総電圧     12V
積算電流計        Tahmazo製
フレーム材料      アルミニウム 7N01
ボディ材料       ゼットロン
ステアリング       ダイレクトリンク方式
タイヤ         IRCエコラン用タイヤ
            EC-R
ブレーキ        自転車用
            ワイヤー式ブレーキ
最高速度        25km/h
