プログラム例

例

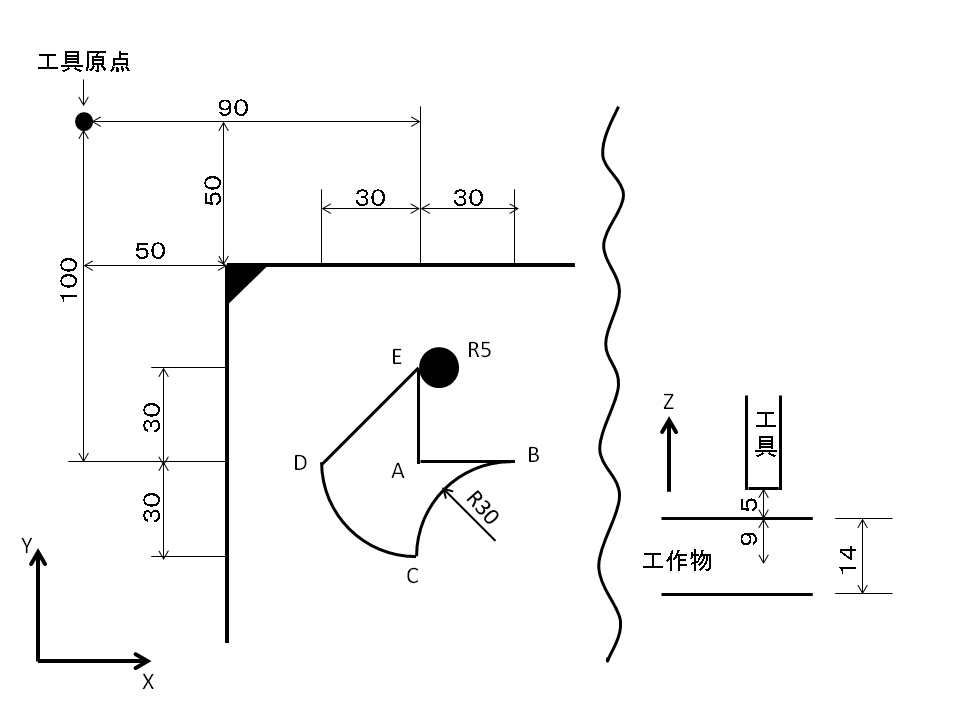

図のような切削をするときのプログラム

このプログラムの説明動画を見たい人は画面をクリックしてください．






（G91）；（増分値指令は省略可）
　M03；（工具回転開始）
　G00　X90．Y−100．；　　　　　　　　（工具原点→A）
　G01　F30．Z−14．；　　　　　　　　 （Aで切り込み）
（G01）F100．X30．；　　　　　　　　　（A→B）
　G03　J−30．X−30．Y−30．；　　　　（B→C）
　G02　J30．X−30．　Y30．；　　　　　（C→D）
　G01　X30．Y30．；　　　　　　　　　 （D→E）
　G02　I5．（J0．）（X0．）（Y0．）； （Eで全円）
　G01（X0．）Y−30．；　　　　　　　　（E→A）
（G01）Z14．；　　　　　　　　　　　　（Aで工具を工作物から抜く）
　G00　X−90．Y100．；　　　　　　　　（A→工具原点）
　M05；　　　　　　　　　　　　　　　 （工具回転停止）
　M02；　　　　　　　　　　　　　　　 （プログラム終了）
