工具原点の決定



工具原点を定めます。


【工具原点をバイスの角からX方向50mm,Y方向50mmとする場合】
@アキューセンターを使って,X,Y座標値を0にする。

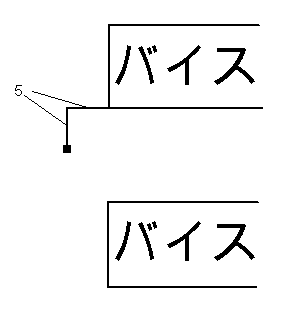

Aアキューセンターの半径が5mmなので,下図のように主軸をX方向に5mm,Y方向に5mm動かす。
 その位置でX,Y座標値を0にする。

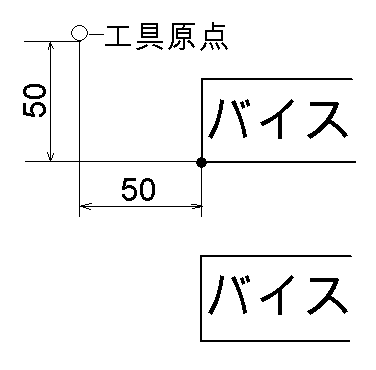

B下図のように主軸をX方向に−50mm,Y方向に50mm動かす。

 その位置でX,Y座標値を0にする。

C工作物のマークしたところを基準にバイスを取り付ける。

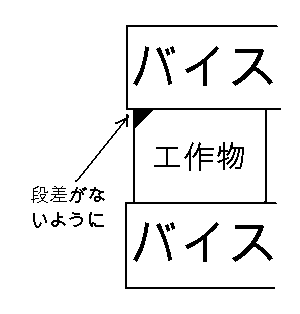

 ※下図のように段差ができないように取り付ける。


Dベースマスターを使って,Z座標値を0にする。

Eベースマスターの高さが50mmなので,主軸をー45mm動かす.その位置でZ座標値を0にする。
